Çok-Kademeli Devirme Silindirleri

Tonghesheng Machinery, yüksek-kaliteli, çok-kademeli devrilme silindirlerinin rekabetçi üreticilerinden ve tedarikçilerinden biridir ve ayrıca profesyonel bir fabrikayla donatıldık; şirketimizden çok-kademeli devrilme silindirleri ürünlerini satın almaya hoş geldiniz.



Çok-aşamalı teleskopik devrilme silindirleri, kompakt, geri çekilmiş bir ayak izi içerisinde daha uzun strok uzunlukları sunarak, ağır hizmet tipi devrilme uygulamalarındaki montaj alanı kısıtlamalarını çözer. En büyük çaptan en küçüğüne doğru sırayla uzanan iç içe geçmiş boru şeklindeki aşamaları (pistonlar) kullanan bu hidrolik aktüatörler, şasi açıklığından ödün vermeden damperli kamyonlar, damperli römorklar ve tarımsal devrilme platformları için maksimum devrilme açıları sağlar.

Öncelikle yerçekimi geri çekmeli (veya kontrollü indirme için isteğe bağlı çift-etkili konfigürasyonlar) tek{0}}etkili üniteler olarak tasarlanan bu silindirler, yağ hacmi talebini optimize eder ve sistemin kuru ağırlığını azaltır. Sorunsuz soğuk-çekilmiş çelik borular, hassas{-zemin krom kaplama ve düşük-sürtünmeli sızdırmazlık sistemleri, uzun strok uzantıları boyunca yapısal sağlamlığı koruyarak, tam-eğimli operasyonlar sırasında sahne bağlanmasını, yan-yük sapmasını ve sıvı geçişini önler.





Teknik Parametre	Standart Aralık / Spesifikasyon	Özel Seçenekler Mevcuttur
Aşama Sayısı	2 ila 6 aşama	8 aşamaya kadar
Delik / Kademe Çapları	Ø60 mm'den Ø250 mm'ye	Özel aşama artışları
Maksimum Çalışma Basıncı	160 bar ila 220 bar (2.320 ila 3.190 PSI)	250 bar'a kadar-yüksek basınçlı tasarımlar
Toplam Strok Uzunluğu	500 mm'den 9.000 mm'ye	Uygulamaya-özel vuruş
Devrilme Kapasitesi	5 Ton'dan 100+ Ton'a	Daha yüksek taşıma kapasitesi mühendisliği
Eylem Türü	Tek-etkili (yerçekimi alçalması)	Çift-etkili / Kombinasyon
Çubuk Malzemesi ve Yüzey İşlemi	20# / 45# / 27SiMn dikişsiz çelik boru; Sert krom kaplamalı 25-40 µm	Ni-Cr kaplama, QPQ tuz banyosu nitrürleme
Boru Yüzey Sertliği	YG 800 - 1000	Özel korozyon direnci tedavileri
Sızdırmazlık Sistemi	Hallit / Merkel / NOK Poliüretan + PTFE contalar	Yüksek/düşük sıcaklıklı floroelastomer (FKM)
Çalışma Sıcaklığı	-30 dereceden +100 dereceye kadar	-40 dereceden +180 dereceye kadar
Montaj Yapılandırmaları	Muylu montajı, pim-deliği, küresel rulmanlar, kapak borusu	Özel braket ve çapraz{0}}delikler





Hassas Soğuk-Çekilmiş 27SiMn Boru Sistemi:Standart ST52 veya 1045 çeliğe kıyasla daha yüksek çekme mukavemeti ve akma noktası sağlayarak, maksimum yük altında yapısal burulma riski olmadan duvar kalınlığı gereksinimlerini azaltır.
Mikro-Son İşlem İç ve Dış Yüzeyler:Dış tabla yüzeyleri, Ra yüzey pürüzlülüğüne kadar merkezsiz hassas taşlama ve cilalama işlemine tabi tutulur<= 0.4 µm, reducing seal wear and prolonging packing seal service life.
Sert Krom Kaplama (25-40 µm):Zorlu tuz püskürtme testleri (96 saatte ISO 9227 NSS derecesi 9+) yoluyla korozyon direncini artırır, aşındırıcı toza, yol tuzuna ve zorlu dış ortam ortamlarına karşı dayanıklıdır.
Entegre Durdurma Halkaları ve-Patlamaya Karşı Koruma:Sağlam işlenmiş durdurma halkaları, kademenin aşırı hareketini-ve tam uzatmada yapısal ayrılmayı önleyerek, mekanik sınırların basınç artışlarını hatasız bir şekilde karşılamasını sağlar.
Düşük-Sürtünmeli Çoklu-Dudaklı Poliüretan Sızdırmazlık:Harici sıvı sızıntılarını ortadan kaldırmak ve tutma döngüleri sırasında basıncı korumak için birincil hidrolik contalar, ikincil-ekstrüzyon önleyici halkalar ve ağır-iş tipi toz silecekleri içerir.





[Stage 1: Max Diameter] --->Maksimum Kuvvet / İlk Uzatma
[Stage 2: Mid Diameter] --->Orta Kuvvet
[Stage 3: Min Diameter] --->En Düşük Kuvvet / Ulaşılan Maksimum Yükseklik

Güvenilir bir teleskopik devrilme hidrolik devresi tasarlamak, devrilme döngüsü boyunca dinamik kuvvet değişikliklerinin değerlendirilmesini gerektirir:
İtme ve Yük Açısı Hizalaması:Daha küçük aşamalar uzadıkça silindir çıkış itme kuvveti azalır (F=P x A). Bununla birlikte, bir damper gövdesini kaldırmak için gereken kuvvet, devrilme açısı arttıkça azalır. Tabla yüzey alanlarının yükün ağırlık merkezinin{-merkez{- hareketiyle eşleştirilmesi, tabla geçişleri sırasında hidrolik durmayı önler.
Kolon Bükülme Limitleri:Strok uzunluğu arttıkça teleskopik silindirler uzun ince sütunlar gibi davranır. Yanal stabilitenin sağlanması için pim-pim arası-mesafesi, montaj pivot noktaları ve çapraz-düzlem yan yükleri değerlendirilmelidir.
Petrol Hacmi Talebi:Silindir haznesi, maksimum uzatmada toplam dahili yağ hacmini karşılamalıdır. Doğru hat boyutu, hızlı devrilme sırasında kavitasyonu veya yerçekiminin hızlı alçalması sırasında vakum oluşumunu önler.
İniş Kontrol Valfleri:Devrilme sırasında yük kaymalarından kaynaklanan serbest düşüşü- önlemek için dengeleme veya akış kontrol valfleri takılmalıdır.

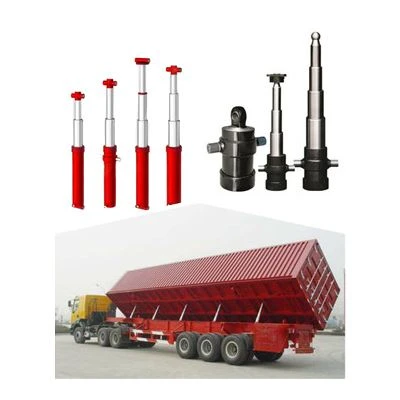

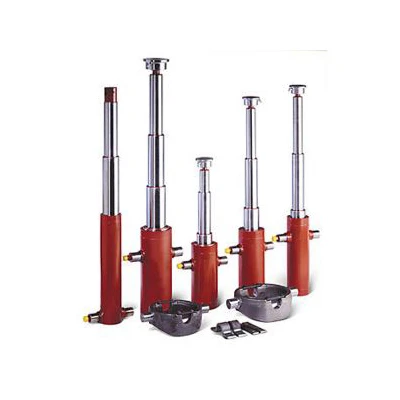

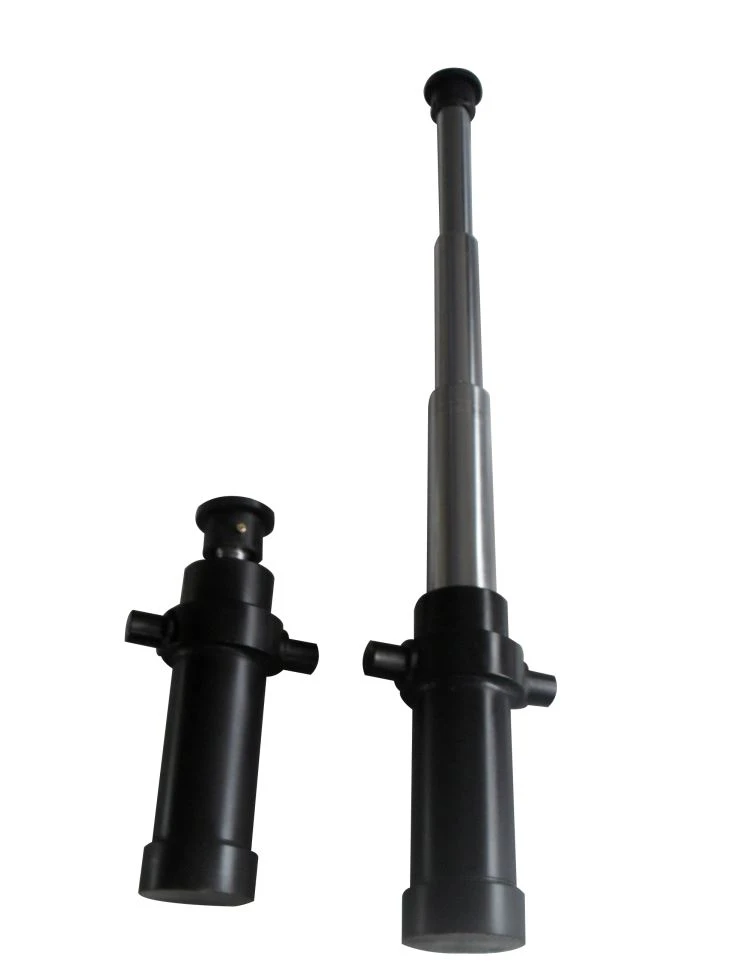

Ticari Damperli Kamyonlar ve Damperli Kamyonlar:Hafif, orta ve ağır hizmet tipi şasi yükleri için ön uç ve alt gövde devrilme sistemleri.
Yarı-Römork Damperli Damperler:Üç dingilli toplu agrega ve tahıl boşaltma römorkları için-uzun stroklu ön-uç silindirler.
Tarımsal Damper Arabaları ve Römorklar:Traktörle çekilen çiftlik vagonları ve gübre serpme makineleri için-kompakt çok kademeli devrilme aktüatörleri.
Madencilik ve{0}Otoyol Dışı Nakliyeciler:Aşındırıcı kaya, cevher ve yıkım kalıntılarını taşımak için üretilmiş yüksek-tonajlı boşaltma üniteleri.
Atık Yönetim Araçları:Kancalı kaldırıcılar, çöp kompaktörlü kamyonlar ve geri dönüşüm boşaltma platformları.





Montaj Arayüzleri:Üst muylu, alt muylu, küre-ve-soket, küresel kaymalı yataklı üst delik veya özel çatal montajları.
Entegre Valf Blokları:Taban portuna monte edilmiş, doğrudan{0}}flanşlı pilot-çalıştırılan çek valfler, tahliye valfleri veya indirme kontrol valfleri.
Kapak Tüpleri (Dış Toz Ceketleri):Krom aşamalarını düşen kayalardan, asfalt sıçramasından ve darbe hasarından koruyan çelik koruyucu dış örtüler.
Sıvı Taşıma:BSPP, SAE-halka başlığı, NPT veya özel manifold bloğu giriş konumları araç şasi düzenleriyle hizalanmıştır.





[Raw Material Inspection: 27SiMn Steel]--->[Precision Cold Drawing & Stress Relieving]--->[CNC Machining & Deep-Hole Boring/Honing]--->[Centerless Grinding & Hard Chrome Plating]--->[Otomatik Ultrasonik Temizleme ve Montaj]



Malzeme Tedarik ve Doğrulama:Üretim öncesinde spektrometre analizi ve mekanik verim testi yoluyla kimyasal bileşimin doğrulanması.
Derin-Delik Honlama:İç boru deliğinin honlanması H8/H9 boyut toleransına ve pürüzsüz sıvı sızdırmazlık yüzeylerine ulaşır.
Otomatik Kaynak:Uç kapakların, muyluların ve yağ portlarının katı AWS D1.1 spesifikasyonlarına göre robotik MIG/MAG kaynağı.
Kaplama Kalite Kontrolü:Hassas elektrokaplama izleme, her aşama tüpünün uzunluğu boyunca eşit krom kalınlığı sağlar.





Üretilen her silindir, ambalajlamadan önce zorunlu kalite kontrol protokolüne tabi tutulur:
%100 Tam-Stroklu Hidrostatik Basınç Testi:Yapısal bütünlüğü ve kaynak sağlamlığını doğrulamak için 1,5 kat maksimum çalışma basıncında (300 bar'a kadar) test edilmiştir.
İç Sızıntı / Baypas Testi:Aşama contaları, tanımlanan tutma süreleri boyunca sıfır basınç kaybının doğrulanması için-tam strokta basınçla tutulur.
Düşük-Basınç Düzgünlüğü Kontrolü:Titreme, yapışma veya basınç artışları olmadan tekdüze tabla uzatma sırasını doğrular.
Boyutsal ve Yüzey Pürüzlülük Denetimi:Dış çapların, iğne deliği hizalamalarının, kaplama kalınlığının ve yüzey mikro-son işleminin (Ra) lazer mikrometreyle incelenmesi.





24 saat içinde doğru bir mühendislik çizimi ve ticari teklif almak için aşağıdaki parametreleri sağlayın:
Yük Ağırlığı / Gerekli Kaldırma Kapasitesi (Ton):Yüklenen devrilme kutusunun maksimum toplam ağırlığı.
Gövde Boyutları ve Pivot Konumu:Devrilme gövdesinin uzunluğu, menteşe pivotundan silindir montaj noktasına kadar olan mesafe.
Hedef Devrilme Açısı:İstenilen eğim açısı (tipik olarak 45 dereceden 55 dereceye kadar).
Kapalı Geri Çekilmiş Yükseklik Pimi-Pimden-Pime (L0):Araç şasisinde mevcut maksimum kurulum zarfı.
Çalışma Basıncı:Hidrolik sistem pompası çalışma basıncı (bar/PSI).
Montaj Stili:Muylu, delik veya küre-ve-soket özellikleri.
