Özel Tarımsal Hidrolik Silindirler

Tonghesheng Machinery, yüksek-kaliteli özel tarımsal hidrolik silindirlerin rekabetçi üreticilerinden ve tedarikçilerinden biridir ve ayrıca profesyonel bir fabrikayla donatılmıştır; özel tarımsal hidrolik silindir ürünlerini şirketimizden satın almaya hoş geldiniz.



Özel tarımsal hidrolik silindirler, sürekli kire maruz kalma, şok yükleme, UV radyasyonu, yüksek nem ve aşındırıcı gübreler dahil olmak üzere zorlu dış mekan koşullarında çalışacak şekilde üretilmiştir. OEM tarım ekipmanları ve satış sonrası değiştirmeler için özel olarak tasarlanan bu çift-etkili ve tek-etkili hidrolik silindirler, kesin mekanik strok sınırları, entegre montaj geometrisi ve belirli traktör ve ekipman görev döngüleriyle eşleşen conta yapılandırmaları sağlar.

Hazır-en-endüstriyel silindirlerle karşılaştırıldığında, tarım üniteleri, saha operasyonları sırasında ciddi mekanik darbelerle baş etmek için ağır-iş tipi çubuk sıyırıcılar, sertleştirilmiş çubuk kaplamaları ve mekanik veya hidrolik yastık seçeneklerini içerir. Her silindir, hassas araç kaplama boyutlarına ve hidrolik devre çalışma basınçlarına uyacak şekilde tasarlanmıştır.





Parametre	Standart Aralık / Spesifikasyon	Notlar / Seçenekler
Delik Boyutu	1,5 inç - 8,0 inç (38 mm - 203 mm)	Tasarım başına özel boyutlandırma mevcuttur
Strok Uzunluğu	4 inç ila 120 inç (100 mm ila 3.048 mm)	Çok-kademeli teleskopik için 200 inçe kadar
Çalışma Basıncı	2.500 PSI ila 4.500 PSI (17 MPa ila 31 MPa)	Tepe şok basıncı ani yükselme toleransı için derecelendirilmiştir
Çalışma Sıcaklığı	-30 derece C ila +100 derece C (-22 derece F ila +212 derece F)	Düşük-sıcaklık / yüksek-sıcaklık conta bileşikleri mevcuttur
Tüp Malzemesi	ST52.3 / E355 / 1020 Hassas Törpülenmiş ve Honlanmış Çelik	İç yüzey pürüzlülüğü Ra<= 0.4 um
Piston Mili Malzemesi	42CrMo / AISI 4140 veya C45 Yüksek-Verimli Çelik	25 ila 50 µm kalınlıkta sert krom kaplama
Çubuk Yüzey Sertliği	HRC 55-60 (İndüksiyonla Sertleştirilmiş)	Tuz püskürtme direnci: ASTM B117 96sa - 500sa
Sızdırmazlık Sistemi	Hallit / Parker / Özel Poliüretan ve PTFE	U-tapa çubuk contaları, çift-dudaklı sıyırıcılar, aşınma halkaları
Montaj Tipleri	Çatal, Çapraz-boru, Pim-delik, Flanş, Muylu, Küresel	Burçlar: Bronz, sertleştirilmiş çelik veya kompozit
Hidrolik Bağlantı Noktaları	SAE O-Halka Başlığı (ORB), NPTF, BSPP, Flanş	Çift portlu, entegre akışkan manifoldları mevcuttur





Kirlenmeye-Dirençli Sızdırmazlık:Çift-dudaklı poliüretan çubuk sıyırıcılar, ince mahsul tozunun, toprağın ve tarla kalıntılarının rakor salmastrasına girmesini etkin bir şekilde önleyerek iç conta dudaklarını erken aşınmaya karşı korur.
İndüksiyonla-Sertleştirilmiş Krom Çubuklar:Yüksek-gerilimli çelik çubuklar, kayaların, çakılların ve ekipman çarpışmalarının neden olduğu çubuğun çökmesini önlemek için sert krom katmanının altında indüksiyonla sertleştirme özelliğine sahiptir.
Ağır-İş Çatalları ve Göz Bağlantıları:Yüksek-mukavemetli kaynak bağlantılarına sahip dökme veya dövme çelik uç bağlantı parçaları, saha manevraları sırasında döngüsel burulma yükleri altında yorulma çatlamasını önler.
Entegre Karşı Dengeleme ve Pilot Valfler:Doğrudan monte edilen veya entegre valf blokları, harici hortum tesisatını ortadan kaldırarak hortumun patlamasını önler ve ağır ekipmanlarda yükün azaltılmasını kontrol eder.
Korozyona-Dirençli Dış Kaplama:Yüksek UV'ye maruz kalma ve sıvı gübrelere, herbisitlere ve yıkamalı püskürtücülere karşı kimyasal dirence sahip iki-bileşenli poliüretan boya sistemleri.

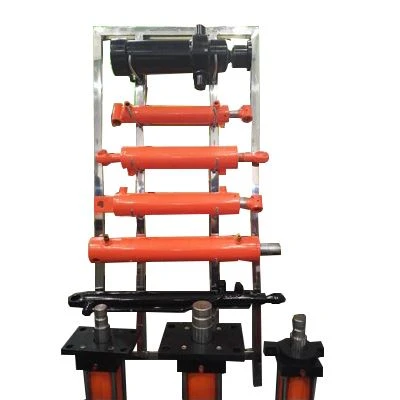

Ön-Yükleyiciler:Yüksek döngüsel bükülme momentleri, merkezi olmayan kova yükleri altında yapısal sapmayı telafi etmek için büyük boyutlu çubuk çapları, endüksiyonla-sertleştirilmiş yüzeyler ve entegre küresel rulmanlar gerektirir-.
Toprak İşleme Ekipmanları ve Sökücüler:Toprağın derine nüfuz etmesi, aşırı basınç artışlarına ve sürekli yüksek titreşime neden olur. Tasarımlar, ağır-duvarlı eğimli boruları, dinamik tampon bölgelerini ve yüksek-gerilmeli bağlantı çubuklarını- veya kaynaklı yapıyı içerir.
Tahıl Arabaları ve Devrilme Römorkları:Sabit, doğrusal uzatma için tasarlanmış çok-kademeli teleskopik silindirlere ihtiyaç vardır. Çubuklar her aşamada hassas-taşlanmış ve krom-kaplanmıştır; yan yükler sırasında dikey hizalamayı korumak için ikili-durdurma halkaları içerir.
Sprey Bomları:Geniş bom katlama mekanizmaları, sürekli kimyasal sise maruz kalırken silindir çiftlerini senkronize etmek için hassas dahili yeniden fazlama delikleri veya denge valfleri gerektirir.





Traktörler:3-Nokta askıları, direksiyon bağlantıları, PTO (PTO) konumlandırma.
Biçerdöverler ve Biçerdöverler:Tabla yükseklik kontrolü, makara konumlayıcıları, dane deposu boşaltma helezonu dönüş mekanizmaları.
Toprak İşleme Makinaları:Katlanır-kanatlar, derinlik kontrol tekerlekleri, diskli tırmık derinlik ayarlayıcıları.
Ekiciler ve Ekiciler:Aşağı-basınç sırası birimleri, işaret kolu aktüatörleri, katlanır çerçeve kaldırma kolları.
Saman ve Yem Ekipmanları:Balya makinesinin bagaj kapağı kaldırıcıları, balya sarmalayıcıları, çim biçme makinesinin döner kolları.
Tarımsal Römorklar:Hidrolik bagaj kapağı kilitleri, çok-kademeli boşaltma gövdeleri, çeki demiri dengeleme ayakları.





Mekanik Montajlar:Özel pim boyutları, küresel çubuk uçları, çatal genişlikleri, muylu konumları ve sertleştirilmiş çelik veya-kendinden yağlamalı burç ekleri.
Taşıma ve Valf Entegrasyonu:Özel bağlantı noktası yönlendirmesi, genişletilmiş bağlantı noktası blokları, entegre pilotla çalıştırılan kontrol valfleri, sıralama valfleri ve dengeleme valfleri.
Strok ve Konum Algılama:Otomatik ekipman kontrol sistemleri için dahili doğrusal transdüserler (manyetostriktif veya endüktif) veya harici yakınlık anahtarları.
Malzeme ve Yüzey Seçenekleri:Yüksek-tuzlu ortamlar için paslanmaz çelik çubuklar (316/431), nikel-krom çubuk kaplama veya özel renk-eşleştirilmiş OEM toz kaplamalar.
Silindir Konfigürasyonlarının Yeniden Aşamalandırılması:Senkronize çoklu-silindir hareketi için seri hidrolik tesisata izin veren strok sınırlarında dahili baypas olukları.





Süreç İş Akışı:
Raw Material Inspection -> CNC Machining & Skiving/Honing -> Rod Induction Hardening & Chrome Plating -> Automated Robotic Welding & Assembly -> 100% Pressure & Leak Testing ->Nihai Kalite Kapısı

Çelik Borunun Sıyrılması ve Honlanması:Ra'nın iç yüzey kaplamasını elde etmek için dikişsiz soğuk-çekilmiş çelik borular yontulur ve silindirle-parlatılır<= 0.4 um, ensuring long seal life and low dynamic friction.
Piston Mili İşleme ve Isıl İşlem:Yüksek-verimli karbon çeliği çubuk stoğu, CNC tornalama, 2 mm derinliğe kadar indüksiyonla sertleştirme, puntasız taşlama ve sert kromla (25 ila 50 um) elektro-kaplamadan geçer.
Robotik Kaynak:Silindir tabanları, flanşlar ve çubuk gözleri, derin nüfuziyet ve sızıntısız{0}birleşim bütünlüğü sağlamak için sürekli kaynak izlemeli otomatik GMAW/MIG kaynak işlemleri kullanılarak birleştirilir.
Temiz Oda Montajı:Valf ve contanın erken arızalanmasına neden olan metal talaşlarını, kumları ve yabancı maddeleri ortadan kaldırmak için tüm bileşenler montajdan önce kontrollü bir ortamda ultrasonik{0}temizlenir.





Üretilen her hidrolik silindir, sevkiyattan önce yapısal bütünlüğün ve hidrolik sızdırmazlığın doğrulanması için sıkı bir kalite kontrolünden geçirilir:
%100 Hidrostatik Basınç Testi:Her bir silindir, yapısal kaynak mukavemetini ve conta muhafazasını doğrulamak için nominal çalışma basıncının 1,5 katında (6.000 PSI'ye kadar) test edilir.
İç Sızıntı (Bypass) Testi:Belirtilen tutma süreleri boyunca sıfır-sapma performansını ölçmek için piston contası boyunca basınç tutulur.
Düşük-Basınç Contası Doğrulaması:Sızdırmazlık ağzı aktivasyonunu doğrulamak ve düşük-basınç sızıntısını ortadan kaldırmak için düşük basınçlarda (150 - 300 PSI) test edilmiştir.
Boyut ve Hizalama Kontrolleri:Çok-eksenli koordinat ölçümü (CMM) ve pin-to-pim arası mesafe kontrolleri, OEM ekipman montaj hatlarında sıfır gerilimli kurulum için tam tolerans uyumluluğunu doğrular.
Boya Yapışma ve Kaplama Kalınlığı:Tuz püskürtme korozyon testi (ASTM B117) ve ISO 2409'a göre çapraz-yapışma testi.





24 ila 48 saat içinde doğru bir teknik teklif ve 2D/3D CAD çizimi almak için lütfen aşağıdaki özellikleri sağlayın:
Çalışma Parametreleri:Maksimum çalışma basıncı (PSI/Bar), sistem yağı türü ve çalışma sıcaklığı aralığı.
Boyutsal Gereksinimler:Delik boyutu, çubuk çapı, strok uzunluğu ve kapalı pimden-pime-(geri çekilmiş) mesafe.
Montaj Yapılandırması:Hem taban hem de çubuk için uç bağlantı tipleri (örneğin, çatal pim boyutu, burç tipi, çapraz-boru uzunluğu).
Hidrolik Bağlantı Noktaları:Bağlantı noktası diş tipi (SAE ORB, NPT, BSPP), diş boyutu ve montaj pinlerine göreli açısal yönlendirme.
Görev Döngüsü ve Uygulama Detayları:Hedef makine türü, beklenen yıllık döngü sayısı ve belirli çevresel faktörler (toz, tuz, kimyasallara maruz kalma).
Tahmini Yıllık Miktar (EAU):İlk prototip miktarı ve öngörülen yıllık üretim hacimleri.
